一、產品概述及特點
1. 1 產品概述

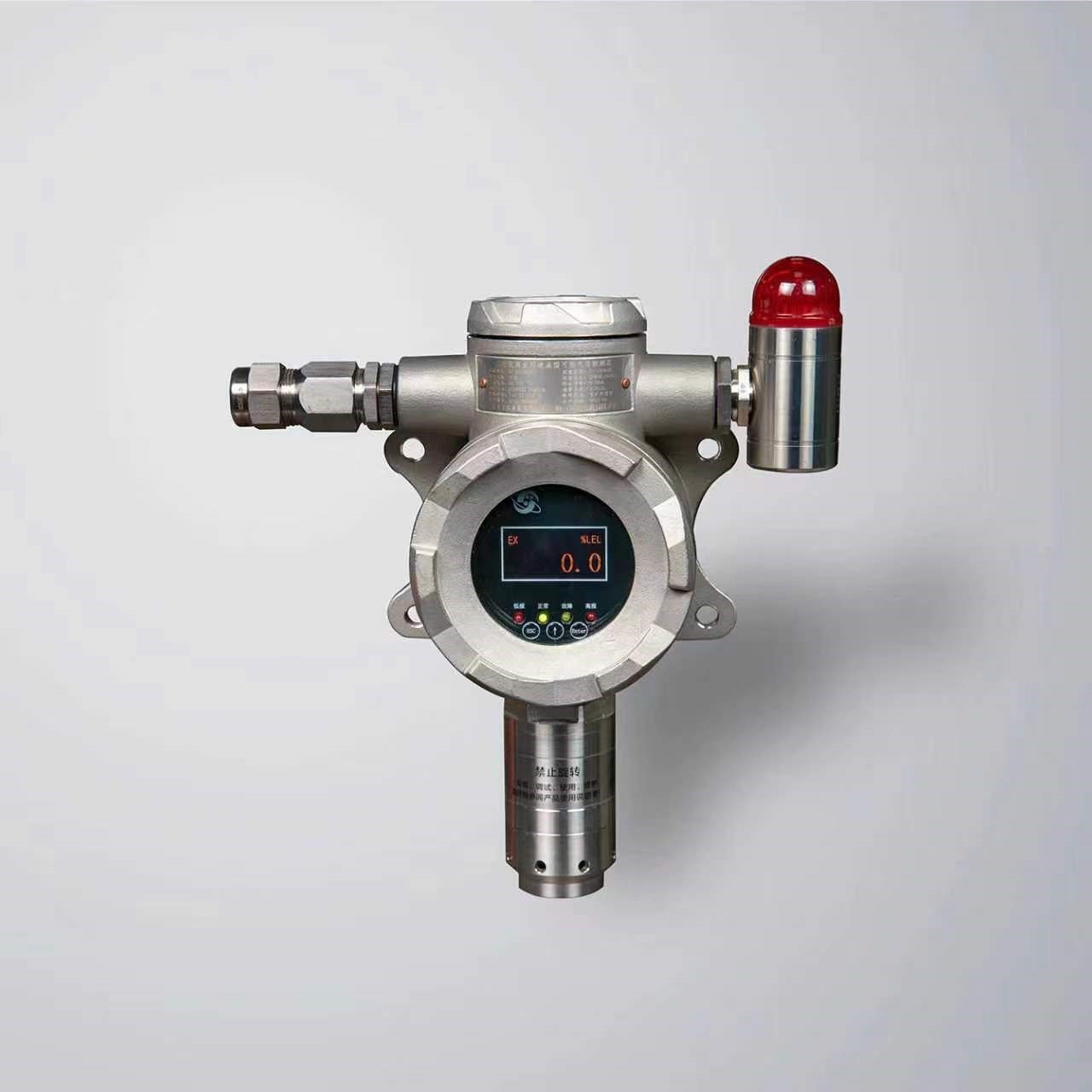

GT-SY-2X00 全不鏽鋼係列工業及商業用途點型可燃氣體探測器及 GQ-SY-2X00 係列點 型氣體探測器為我公司根據最新國家標準研製的氣體探測器，采用 32 位高性能主 芯片和先進、可靠、穩定的傳感器組合設計，使用SMT 貼片技術製造而成。儀表 工作時，傳感器對氣體進行采樣，數據實時傳輸給高速處理芯片，進行實時分析 處理。再實時傳輸到主芯片， 由主芯片分別處理成開關量、模擬量或數字信號等 供用戶選用。本儀表在無人值守的危險環境中仍可連續檢測氣體，可以廣泛應用 於石油、化工、冶煉、製藥、油田、油庫、倉儲、環保、消防、市政等可能 有危險燃爆氣體的場所，是保證人身安全及設備安全的理想監測儀表。
1.2 特點
●全316L不鏽鋼外殼，適用於強腐蝕性工況環境
●先進的傳感技術
采用先進、可靠、穩定的傳感器，靈敏度高、溫漂小。
●獨特可靠的電路設計
32 位高性能主芯片，使用SMT 貼片技術，一致性好、可靠性高。
●多種輸出信號
4-20mA 模擬量輸出，精度高，適配各種控製器、DCS 等係統。 RS485 信號輸出，標準 Modbus RTU 協議，通用性高。
●先進的電路保護措施
防反接保護及 485 信號端和電源防錯接保護
板載 TVS，有效防止雷擊浪湧衝擊
●安裝、調試及維護方便
儀表頂部開蓋,使用按壓式卡扣設計，接線方便。
配備紅外遙控器，現場可免開蓋進行調試。
儀表整體均采用模塊化設計，維護方便。
二、主要功能及技術指標
2. 1 主要功能
●128×64 分辨率液晶屏顯示
●全中文菜單方便用戶使用
●密碼管理，操作設置需密碼驗證●三色四個狀態指示燈
●獨立聲光輸出接口 ●2 組無源輸出開關量
●故障代碼提示
●整體模塊化設計，抗幹擾能力強
2.2 技術指標
執行標準：GB15322.1-2019、GB12358-2006、GBT50493-2019
工作電壓：DC 24V；
使用環境溫度：-40℃~+70℃ 具體視傳感器類型而定；
使用環境濕度: ≤95%RH
防爆等級：Ex d ⅡC T6 Gb；
傳感器工作原理：催化燃燒式、非色散紅外、 電化學、PID 光電離子等；
傳感器使用壽命：催化燃燒 24 個月，紅外 36 個月，其它類型視傳感器而定；
狀態指示燈：綠-正常、黃-故障、左紅-低報、右紅-高報；
測量範圍：視傳感器而定
報警設定：視傳感器而定，低報≤25%FS、高報≤50%FS，具體見產品銘牌；
示值誤差：常規±3%FS，具體見產品銘牌；
響應時間：T90 視傳感器類型而定；
額定功率：＜5W；
工作電流：滿載工作電流≤160mA；
電氣接口：M20x1.5；
外殼防護等級：IP66
外殼材質：全316L不鏽鋼材質
工作方式: 固定式連續工作；
采樣方式: 自然擴散式；
輸出信號: 4-20mA 模擬量或 RS485(標準 Modbus RTU 協議)；
輸出接點類型：2 組無源常開，容量 3A/AC250V、3A/DC24V ；
聲光接口：DC 24V 功率≤2W
連接電纜: 三芯或四芯 RVSP 電纜 1.0-1.5mm²；
傳輸距離： RVSP 電纜 1.5mm²，不少於 500 米；
尺寸重量: 217mm(L)×143mm(W)×89mm(H) 約 1.8K
